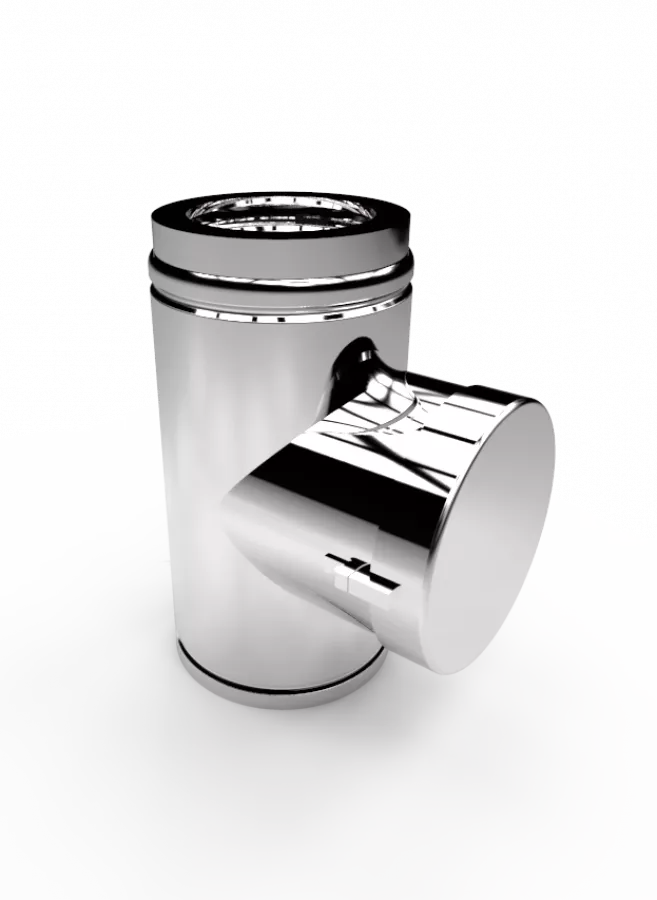

MG HOFMANN DW PLUS T-Element 90° mit Längenelement 500 mm – der saubere Anschluss zum vertikalen Schornstein
Wenn der Anschluss stabil, dicht und montagefreundlich sein soll, ist dieses DW-T-Element die praxisgerechte Lösung: Es bildet den zentralen Übergabepunkt zwischen Wärmeerzeuger (z. B. Kessel/Kaminofen) und dem aufsteigenden Abgasstrang – inklusive integriertem vertikalem Schenkel von 500 mm.
Der Anschluss, der „gerade sitzt“
Das T-Element bildet einen klaren, stabilen Übergabepunkt zum vertikalen Abgasstrang – ideal für einen sauberen Anlagenaufbau.
DW-Aufbau für mehr Sicherheit
Doppelwandig isoliert – für reduzierte Außenwandtemperaturen und einen sicheren Betrieb (Abstände gemäß Vorgaben beachten).
Schnelle Montage, dichte Übergänge
Stecksystem + Spannband sorgen für fluchtende, formstabile Verbindungen – reduziert Montagezeit und Fehlerquellen.
3 Praxisgründe, warum dieses T-Element den Unterschied macht
1) Der Anschlussknoten: stabil, logisch, sauber
Das T-Element ist der zentrale Übergabepunkt zwischen Gerät und vertikalem Schornstein. Genau hier zählen Passgenauigkeit, Dichtheit und ein Aufbau, der in der Praxis einfach funktioniert.
- 90° Abzweig zur seitlichen Anbindung des Wärmeerzeugers
- 500 mm vertikaler Schenkel für einen sauberen Start in den Abgasstrang
- Steckverbindung + Spannband für formstabile Übergänge
2) Edelstahl dort, wo er seine Stärke zeigt
Innen wirken Kondensat, Säuren und Temperaturschwankungen stärker – außen zählen Witterung und Optik. Deshalb ist der Aufbau konsequent an der Praxis orientiert.
- Innenrohr AISI 316L – kondensat- und säurebeständig
- Außenmantel AISI 304 – robust und witterungsstark
- Präzise Fertigung für systemgerechte, dichte Steckübergänge
3) DW-Isolierung für stabile Abgasführung
Der doppelwandige Aufbau unterstützt eine gleichmäßige Wärmeführung im System und hilft, die Außenwandtemperatur zu reduzieren – besonders relevant am zentralen Anschlussbereich.
- 25 mm Hochleistungsdämmung (systembezogen)
- Mehr Brandschutz-Reserve durch isolierte Bauweise (Vorschriften beachten)
- Ideal für moderne Anlagen: innen wie außen einsetzbar (system-/projektabhängig)
Tipp: Planen Sie das T-Element so, dass Anschluss und Montagepunkte gut zugänglich bleiben. Eine saubere Ausrichtung im unteren Anlagenbereich spart Zeit bei der Montage und sorgt für einen geraden, ruhigen Rohrverlauf.
Technische Daten – T-Element 90° mit Längenelement 500 mm (DW)
| Merkmal | Spezifikation |
|---|---|
| Produktart | T-Element 90° mit integriertem Längenelement, doppelwandig (DW) |
| Geometrie | 90°-Abzweig zur Geräteanbindung, vertikaler Schenkel 500 mm |
| System | MG HOFMANN DW PLUS Metallschornsteinsystem |
| Innenrohr | Edelstahl AISI 316L, Materialstärke ca. 0,5 mm |
| Außenmantel | Edelstahl AISI 304, Materialstärke ca. 0,5 mm |
| Isolierung | Keramikbasierte Hochleistungsdämmung, ca. 25 mm (systembezogen) |
| Norm / Prüfung | Auslegung gemäß EN 1856-1 (systembezogen) |
| Max. Betriebstemperatur | Bis 600 °C (systembezogen) |
| Rußbrandbeständigkeit | Bis 1000 °C / 30 Minuten (systembezogen) |
| Abstand zu brennbaren Bauteilen | Mind. 50 mm (system-/anwendungsabhängig) |
| Geeignete Brennstoffe | Gas, Öl, Festbrennstoffe (z. B. Holz, Pellets, Kohle) |
| Verbindung | DW-Stecksystem mit Spannband für dichte, formstabile Verbindungen |
Hinweis: Auslegung (Durchmesser, Statik, Führung, Abstände) erfolgt gemäß geltenden Vorschriften sowie den Vorgaben von Schornsteinfeger/Fachbetrieb und den produktbezogenen Systemdaten.
Typische Anwendungen
- Anschluss von Heizkesseln, Kaminöfen oder Festbrennstoffkesseln an doppelwandige Edelstahlschornsteine
- Einsatz im unteren Bereich als zentraler Anschluss- und Übergabepunkt
- Ideal für Neubau, Sanierung, Modernisierung und Kesseltausch
- Kombinierbar mit weiteren MG HOFMANN DW PLUS Komponenten (systemabhängig)
Qualität & 25 Jahre Garantie
Das MG HOFMANN DW PLUS-System steht für professionelle Edelstahl-Abgastechnik mit hoher Lebensdauer und geprüfter Sicherheit – entwickelt für den dauerhaften Einsatz im Alltag.
Auf das MG HOFMANN DW PLUS T-Element 90° mit Längenelement 500 mm gewähren wir 25 Jahre Garantie auf die Edelstahlkomponenten im Rahmen der Garantiebedingungen (Details/Umfang/Ausnahmen gemäß Garantietext).
FAQ – kurz beantwortet
Passt das T-Element zu meiner Anlage?
Innerhalb der MG HOFMANN DW PLUS Systemwelt ist es systemkompatibel. Entscheidend ist die Durchmesser-/Systemzuordnung zu Ihren vorhandenen Komponenten.
Warum ist der vertikale Schenkel bereits 500 mm lang?
Die integrierte Länge sorgt für einen sauberen Start in den vertikalen Abgasstrang und reduziert zusätzliche Übergänge im Anschlussbereich.
Für welche Feuerstätten ist es geeignet?
Für Gas-, Öl- und Festbrennstoff-Anwendungen (z. B. Holz/Pellets/Kohle) – die konkrete Auslegung erfolgt nach Systemdaten und Vorgaben Ihres Fachbetriebs/Schornsteinfegers.
Beratung & Planung durch MG HOFMANN
Sie planen eine neue Anlage oder modernisieren den Anschlussbereich? Wir unterstützen bei Komponentenauswahl, Dimensionierung und allen Fragen rund um Abgasführung, Brandschutz und Systemaufbau.
