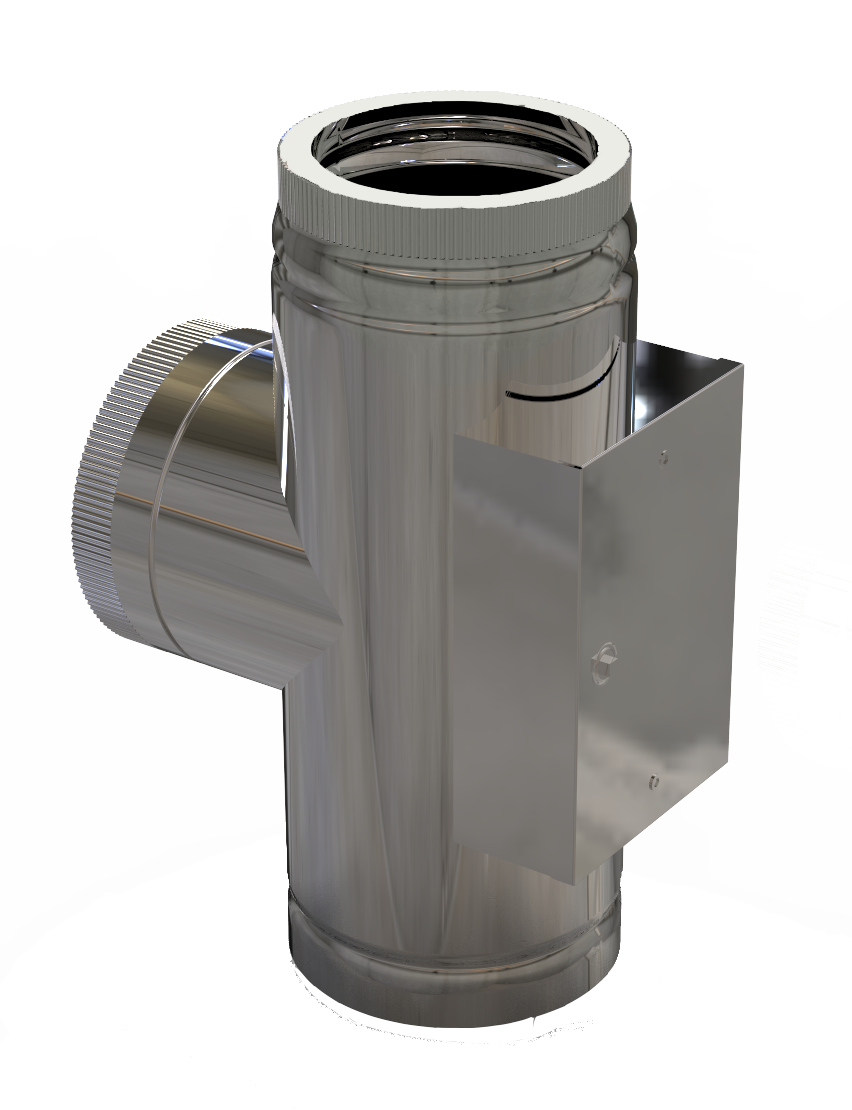

MG HOFMANN DW PLUS Kombi-T-Element mit Inspektionslänge 500 mm – Anschluss & Revision in einem Bauteil
Dieses Bauteil kombiniert T-Stück, Reinigungsöffnung und eine doppelwandige Rohrlänge (500 mm) in einer Einheit. Ideal als zentraler Anschluss- und Revisionspunkt: Wärmeerzeuger anbinden und gleichzeitig komfortabel reinigen/inspektieren – mit weniger Fugen, weniger Zubehör und klarer Systemlogik.
Weniger Teile, weniger Fehlerquellen
T-Stück, Revision und Rohrlänge in einer Einheit – reduziert Schnittstellen und vereinfacht den Aufbau im unteren Anlagenbereich.
Reinigung ohne Demontage
Revisionsöffnung mit Inspektionstür – schneller Zugang für Schornsteinfeger/Wartung, danach sicher wieder dicht verschlossen.
DW-Aufbau für mehr Sicherheit
Doppelwandig isoliert – für reduzierte Außenwandtemperaturen und einen sicheren, praxisgerechten Systembetrieb.
3 Gründe, warum dieses Kombi-T-Element den Anlagenaufbau beschleunigt
1) Zentraler Anschluss- und Revisionspunkt
Das Kombi-T-Element ist dort zu Hause, wo die Anlage „zusammenläuft“: am Anschluss zum Wärmeerzeuger. Genau hier sorgt eine integrierte Revision für kurze Wege bei Wartung und Inspektion.
- T-Stück als Basisanschluss im unteren Anlagenbereich
- Revision direkt am Knotenpunkt – schnell erreichbar
- Weniger Einzelteile – klarer, sauberer Systemaufbau
2) Materialgüte dort, wo sie zählt
Innen treffen Kondensat/Säuren/Temperaturwechsel auf die Oberfläche, außen wirken Wetter und Mechanik. Der DW-Aufbau ist auf diese Rollenverteilung ausgelegt – für Langlebigkeit und stabile Systemperformance.
- Innenrohr (z. B. AISI 316L, systembezogen) für Abgasbedingungen
- Außenmantel (z. B. AISI 304, systembezogen) für robuste Oberfläche
- Passgenaue Steckübergänge für dichte Verbindungen
3) Wartungspraxis + Brandschutz sinnvoll kombiniert
Ein Revisionselement muss sich nicht nur gut reinigen lassen, sondern auch thermisch und mechanisch in die Anlage passen. Der isolierte DW-Aufbau unterstützt eine sichere Führung der Abgase – und die Revision bleibt schnell zugänglich.
- Revisionszugang ohne aufwendiges Lösen von Rohrsegmenten
- Isolierte Bauweise für mehr Sicherheit (Abstände beachten)
- Ideal als Wartungsstelle im unteren Anlagenbereich
Tipp: Platzieren Sie das Kombi-T-Element so, dass die Revisionsöffnung gut erreichbar ist (z. B. im Sockelbereich). Das erleichtert die Arbeit bei Inspektion/Reinigung und sorgt für einen sauberen Wartungsablauf.
Technische Daten – Kombi-T-Element mit Inspektionslänge 500 mm (DW)
| Merkmal | Spezifikation |
|---|---|
| Produktart | Kombi-T-Element mit integrierter Inspektionslänge (Revisions-/Reinigungselement), doppelwandig (DW) |
| Inspektionslänge | 500 mm |
| Geometrie | T-Stück 90° mit Revisionsöffnung/Inspektionstür (systembezogen) |
| System | MG HOFMANN DW PLUS Metallschornsteinsystem |
| Innenrohr | Edelstahl (z. B. AISI 316L, systembezogen) |
| Außenmantel | Edelstahl (z. B. AISI 304, systembezogen) |
| Isolierung | Umlaufende Hochleistungsdämmung (z. B. Keramikwolle, ca. 25 mm, systembezogen) |
| Verbindung | DW-Stecksystem mit Spannband (systemkompatibel) |
| Brennstoffe | Gas, Öl, Festbrennstoffe (z. B. Holz, Pellets, Kohle) |
| Einsatz | Innen- und Außenbereich (anwendungs- und systemabhängig) |
Hinweis: Auslegung, Positionierung, Befestigung/Statik und Normkonformität erfolgen gemäß geltenden Vorschriften sowie den Vorgaben von Schornsteinfeger/Fachbetrieb und den produktbezogenen Systemdaten.
Typische Anwendungen
- Basisanschluss von doppelwandigen Edelstahlschornsteinen an den Wärmeerzeuger
- Einbau als Revisions- und Reinigungsstelle im unteren Bereich der Abgasanlage
- Neubau, Modernisierung, Kesseltausch – saubere Systemlösung mit Wartungszugang
- Optimal für Anlagen mit regelmäßiger Schornsteinreinigung und Wartung
Qualität & 25 Jahre Garantie
Das MG HOFMANN DW PLUS-System vereint Performance, Sicherheit und Langlebigkeit. Alle Komponenten sind aufeinander abgestimmt und für den dauerhaften Einsatz entwickelt.
Auf das MG HOFMANN DW PLUS Kombi-T-Element mit Inspektionslänge 500 mm gewähren wir 25 Jahre Garantie auf die Edelstahlkomponenten im Rahmen der Garantiebedingungen (Details/Umfang/Ausnahmen gemäß Garantietext).
FAQ – kurz beantwortet
Wofür ist die integrierte Inspektionslänge (500 mm) praktisch?
Sie schafft eine saubere, integrierte Streckenlänge direkt am Anschluss-/Revisionspunkt – das erleichtert den Aufbau und reduziert zusätzliche Übergänge.
Kann der Wärmeerzeuger direkt am T-Stück angeschlossen werden?
Ja, das Bauteil ist genau dafür gedacht: als zentraler Anschluss im unteren Bereich der Abgasanlage. Die genaue Ausführung erfolgt gemäß Systemvorgaben und fachgerechter Planung.
Passt das Kombi-T-Element zu meiner DW PLUS Anlage?
Innerhalb der MG HOFMANN DW PLUS Systemwelt ist es systemkompatibel. Entscheidend ist die Durchmesser-/Systemzuordnung zu Ihren vorhandenen Komponenten.
Beratung & Planung durch MG HOFMANN
Sie planen eine neue Anlage oder möchten Ihren Aufbau mit einem zentralen Revisionspunkt optimieren? Wir helfen bei Komponentenauswahl, Positionierung und allen Fragen rund um Wartung, Anschluss und Systemauslegung.
