Doppelwandige Edelstahlschornsteine (DW) – sichere Außenkamine von mghofmann
Doppelwandige Edelstahlschornsteine von mghofmann Schornsteinsysteme sind die ideale Lösung für außenliegende Abgasanlagen im Neu- und Bestandsbau. Die Systeme eignen sich für Kaminöfen, Pelletgeräte, Festbrennstoffkessel, Öl- und Gasfeuerungen und sorgen für einen stabilen Zug, hohe Betriebssicherheit und eine moderne Optik an der Fassade.
Je nach Anforderung stehen DW-Systeme mit Luftspalt (LAS) sowie voll gedämmte Ausführungen mit Keramikwolle in verschiedenen Dämmstärken zur Verfügung. Innen kommt korrosionsbeständiger Edelstahl zum Einsatz, außen witterungsfester Edelstahl mit wahlweise glänzender, matter, polierter oder beschichteter Oberfläche.
Aufbau doppelwandiger Edelstahlschornsteine
Ein doppelwandiger Edelstahlschornstein besteht aus einem Innenrohr aus AISI 316L und einem Außenrohr aus AISI 304. Je nach Durchmesser liegen die Innenwandstärken im Bereich von ca. 0,5 – 1,0 mm. Das Außenrohr besitzt in der Regel eine Wandstärke von etwa 0,5 mm und schützt die Anlage zuverlässig vor Witterungseinflüssen.
Isolierte DW-Systeme & LAS-Lösungen
- Gedämmte DW-Systeme: Die Ringzone zwischen Innen- und Außenrohr ist mit hochverdichteter Keramikwolle ausgefüllt (z. B. 128 kg/m³ bei ca. 25 mm Dämmstärke). Dadurch werden Wärmeverluste minimiert, der Zug stabilisiert und das Oberflächentemperaturniveau an der Fassade reduziert.
- DW-LAS-Systeme: Bei Luft-Abgas-Systemen strömt die Zuluft im Ringspalt im Gegenstrom zu den Abgasen. Dies erhöht die Effizienz raumluftunabhängiger Geräte und sorgt gleichzeitig für eine gute Abkühlung des Außenrohrs.
Temperatur- und Druckbereich
Die doppelwandigen mghofmann Systeme sind für Betriebstemperaturen bis 600 °C ausgelegt und für den
Typische Einsatzgebiete
- Außenkamin an Wohnhäusern, Mehrfamilienhäusern und gewerblichen Gebäuden
- Sanierung bestehender Schornsteine mit außenliegendem Edelstahlzug
- Anschluss von Kaminöfen, Pelletöfen, Holz-, Kohle-, Öl- oder Gasfeuerstätten
- Mehrfachbelegung und mehrgeschossige Anlagen mit passenden Konsolen, Wandhaltern und Kondensatableitungen
Mit einem doppelwandigen Edelstahlschornstein von mghofmann Schornsteinsysteme erhalten Sie ein normgerechtes, langlebiges und optisch hochwertiges Abgassystem, das sich flexibel an Ihr Gebäude anpassen lässt.
Doppelwandige Edelstahlschornsteine im Detail – Aufbau, Materialien & Systemvarianten
Die doppelwandigen Edelstahlschornsteine (DW) von mghofmann Schornsteinsysteme sind als modular aufgebaute Komplettsysteme konzipiert. Sie bestehen aus Innen- und Außenrohr, einer definierten Isolationszone sowie statischen Halteelementen und Kondensatführungen. Dadurch lassen sich Außenkamine für nahezu jede bauliche Situation realisieren – vom Einfamilienhaus bis zu komplexen gewerblichen Anlagen.
Innen- und Außenrohr – hochwertige Edelstähle für maximale Lebensdauer
- Innenwandmaterial AISI 316L: Der innere Abgaszug besteht aus einem korrosionsbeständigen Edelstahl, der für feuchte und saure Abgase moderner Feuerstätten ausgelegt ist. Er widersteht Kondensaten aus Holz, Pellets, Öl und Gas und sorgt für eine dauerhaft glatte Strömungsoberfläche.
- Innenwandstärken: Je nach Durchmesser liegen die Wandstärken typischerweise bei ca. 0,5 mm (z. B. bis 200 mm), 0,6 mm (mittlere Durchmesser) und bis zu 1,0 mm für größere Dimensionen. Das erhöht die Stabilität und Widerstandsfähigkeit bei hohen Temperaturen.
- Außenwandmaterial AISI 304: Das Außenrohr besteht aus witterungsbeständigem Edelstahl, der Ihr Schornsteinsystem zuverlässig gegen Regen, Wind und UV-Einflüsse schützt.
- Außenwandstärke: In der Regel ca. 0,5 mm – ausreichend robust für die Montage an der Fassade bei gleichzeitig schlanker, eleganter Optik.
Oberflächenvarianten – von glänzend bis farbig beschichtet
Je nach Systemausführung stehen unterschiedliche Oberflächen-Finishes zur Verfügung:
- Glänzend: Klassischer Edelstahl-Look mit hoher Reflexion – ideal für moderne Fassaden.
- Matt oder gebürstet: Zurückhaltende Optik, die sich dezent in bestehende Architektur einfügt.
- Poliert: Besonders hochwertige, glatte Oberfläche mit edlem Erscheinungsbild.
- RAL-beschichtet: Farbige Außenrohre zur Anpassung an Fassadenfarbe oder Corporate Design.
Isolationskonzepte: Luftspalt & Keramikwolle
Für unterschiedliche Einsatzfälle bietet mghofmann Schornsteinsysteme mehrere Isolationskonzepte an:
- DW-Luftsystem (LAS, Luft-Gegenstrom): Hier dient der Ringspalt zwischen Innen- und Außenrohr als Luftkanal. Die Verbrennungsluft wird von außen im Gegenstrom zu den Abgasen geführt. Vorteile:
- Verbesserte Energieeffizienz raumluftunabhängiger Feuerstätten
- Kühlung des Außenrohres und damit geringere Oberflächentemperaturen
- Besonders geeignet für moderne Gas- und Brennwertgeräte mit Luft-Abgas-System
- Voll gedämmte DW-Systeme mit Keramikwolle: Zwischen Innen- und Außenrohr befindet sich eine hochverdichtete Keramikfaser-Dämmung (z. B. 128 kg/m³ bei einer Schichtdicke von ca. 25 mm). Je nach Baureihe stehen unterschiedliche Dämmstärken zur Verfügung, die Vorteile bieten:
- Sehr gute Wärmedämmung und schnelle Schornsteinerwärmung
- Stabiler Zug auch bei kalter Witterung und langen Außenstrecken
- Reduzierte Kondensatbildung im Innenrohr
- Erhöhte Betriebssicherheit bei hohen Abgastemperaturen
Betriebsbedingungen – Temperatur und Druck
Die doppelwandigen Systeme sind für Abgastemperaturen bis 600 °C ausgelegt und erfüllen die Anforderungen für den Unterdruckbetrieb (Klasse N1). Damit eignen sich die Anlagen für:
- Holz- und Kaminöfen mit hohen Abgastemperaturen
- Pelletkessel und Pelletöfen
- Öl- und viele Gasfeuerstätten im klassischen Schornsteinbetrieb
Systemkomponenten – von der Mündung bis zur Bodenunterstützung
Ein DW-Edelstahlschornstein von mghofmann besteht aus exakt aufeinander abgestimmten Bauteilen, die eine schnelle, sichere Montage ermöglichen:
- Endstück mit Mündung und Wetterkappe: Schützt vor Regen, Wind und Fremdkörpern und optimiert gleichzeitig den Abgasstrom.

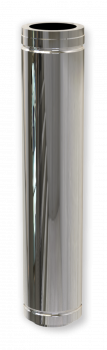

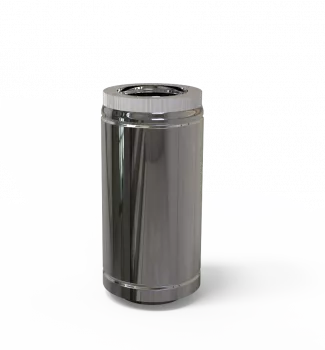

- Lange Elemente (z. B. 1000 mm): Für den schnellen Aufbau der Steigstrecke.

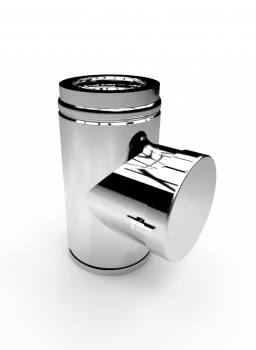

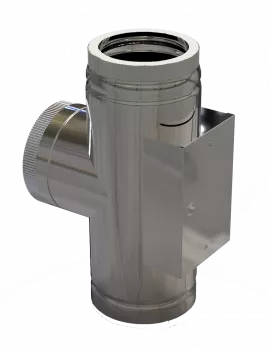

- Abzweige und Doppelgabeln: 90°- oder 45°-Elemente für Gerätezuleitungen oder Mehrfachanschlüsse.

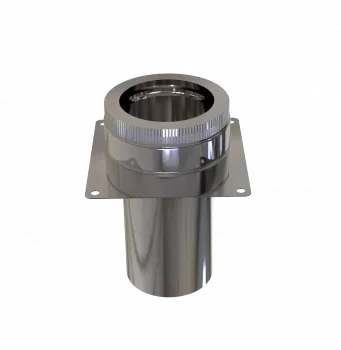

- Decken- und Bodenhalterungen: Lastabtrag über Decken, Podeste oder Konsolen.
- Wandhalterungen: Verankerung an der Fassade mit definierten Befestigungsabständen.
- Bodenunterstützungen: Statikbauteile für frei stehende oder teilfrei stehende Anlagen.

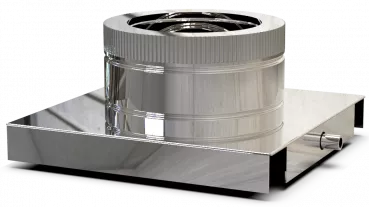

- Kondensatableitung: Spezielle Elemente führen anfallendes Kondensat kontrolliert in eine Sammel- oder Entwässerungsleitung ab.
- Druckausgleichs- und Erweiterungselemente: Kompensieren Längenänderungen und unterstützen einen stabilen Anlagenbetrieb.
Typische Anwendungen & Planungsnutzen
- Außenkamin im Bestand: Ideal, wenn kein geeigneter gemauerter Schornstein vorhanden ist oder eine nachträgliche Installation gewünscht wird.
- Neubau mit sichtbarem Edelstahlkamin: Moderne Optik, frei planbare Führung und Anpassung an Fassaden- oder Dachgestaltung.
- Sanierung und Umrüstung: Kombination mit bestehenden Schornsteinen oder Erweiterung um zusätzliche Züge und Geräte.
- Gewerbliche Anlagen: Für kleinere Gewerbebetriebe, Werkstätten oder technische Räume, in denen kompakte, leistungsfähige Abgassysteme benötigt werden.
Doppelwandige Edelstahlschornsteine von mghofmann – Ihre Vorteile auf einen Blick
- Hochwertige Edelstähle für Innen- und Außenrohr
- Wahlweise Luftspalt- oder Keramikdämmung mit verschiedenen Dämmstärken
- Oberflächen von glänzend bis RAL-beschichtet für eine stimmige Fassadengestaltung
- Systemgeprüfte Komponenten für sichere Statik, Kondensatführung und Brandschutz
- Geeignet für eine große Bandbreite an Feuerstätten und Brennstoffen
Mit einem doppelwandigen Edelstahlschornstein von mghofmann Schornsteinsysteme investieren Sie in ein langlebiges, normkonformes und optisch ansprechendes Abgassystem, das technisch überzeugt und sich flexibel an Ihre baulichen Gegebenheiten anpassen lässt.
