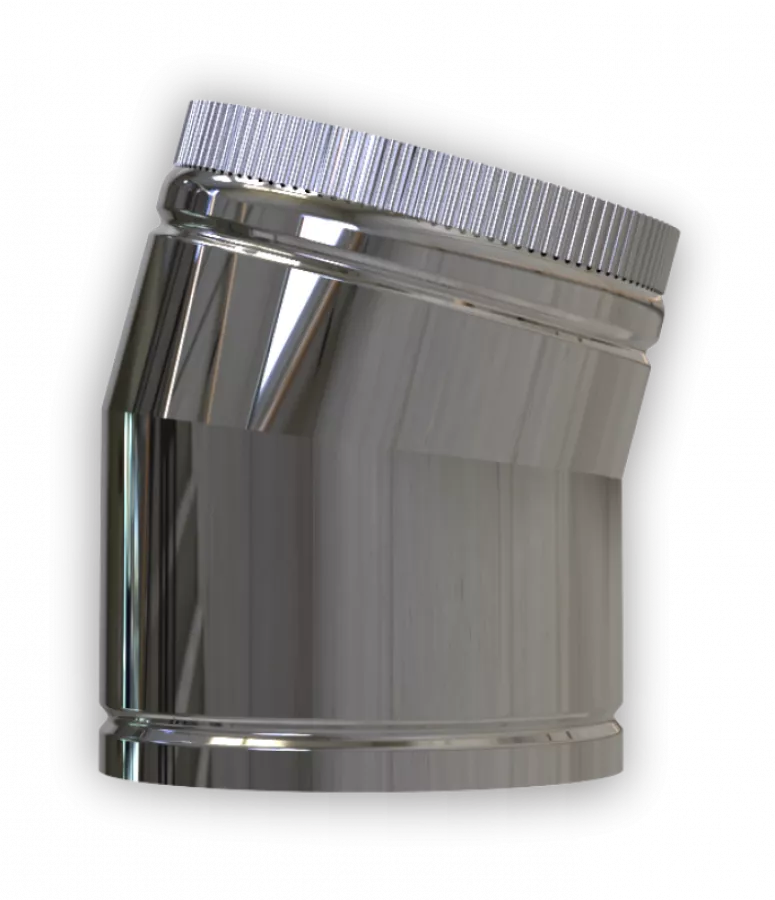

MG HOFMANN DW PLUS Bogen 2-teilig 15° – feine Versprünge strömungsgünstig ausgleichen
Wenn es um kleine Versätze, Dachüberstände oder minimalen Richtungswechsel geht, ist ein 15°-Bogen die saubere Lösung: geringe Umlenkung, wenig Störung im Abgasstrom und doppelwandige Sicherheit für Innen- und Außenanlagen.
Minimaler Eingriff in den Abgasstrom
Mit 15° wird der Abgasstrom nur leicht umgelenkt – ideal für kleine Versprünge bei stabiler Zugführung.
DW-Schutz für sichere Einbausituationen
Doppelwandig isoliert für reduzierte Außenwandtemperaturen – relevant bei engen Bauführungen (Abstände beachten).
Montage im System gedacht
DW-Stecksystem mit Spannband: fluchtend, dicht, kompatibel – für schnelle Montage ohne unnötige Nacharbeit.
3 Praxispunkte für den 15°-Bogen
1) Isolierung, die im Alltag hilft
Gerade bei kleinen Versprüngen wird oft in engen Bereichen gebaut. Der doppelwandige Aufbau unterstützt eine sichere Umsetzung durch reduzierte Außenwandtemperaturen und stabile Systemführung.
- Doppelwandig (DW) mit umlaufender Dämmung
- Unterstützt eine platzsparende Umsetzung (Abstände beachten)
- Geeignet für Innen- und Außenmontage (projektabhängig)
2) Edelstahlqualität an der richtigen Stelle
Innen ist das Material stärker gefordert (Kondensat/Säuren/Temperaturwechsel), außen die Witterung. Deshalb kombiniert DW PLUS AISI 316L innen mit AISI 304 außen.
- AISI 316L innen – widerstandsfähig gegen Kondensat/Säuren
- AISI 304 außen – robust und witterungsbeständig
- Ausgelegt für langfristigen Betrieb bei Gas, Öl und Festbrennstoffen
3) Dichte Verbindungen – gerade bei Versatz wichtig
Kleine Versprünge wirken sich schnell auf die Passung aus. Das DW-Stecksystem mit Spannband unterstützt saubere Übergänge und eine formstabile Verbindung im Betrieb.
- Passgenaue Steckverbindungen für dichte Systemübergänge
- Spannband für mechanische Stabilität
- Optimal für Neubau, Sanierung und Erweiterungen
Technische Daten – Bogen 2-teilig 15° (DW PLUS)
| Merkmal | Spezifikation |
|---|---|
| Produktart | 2-teiliger 15°-Bogen, doppelwandig (DW) |
| System | MG HOFMANN DW PLUS Edelstahlschornstein |

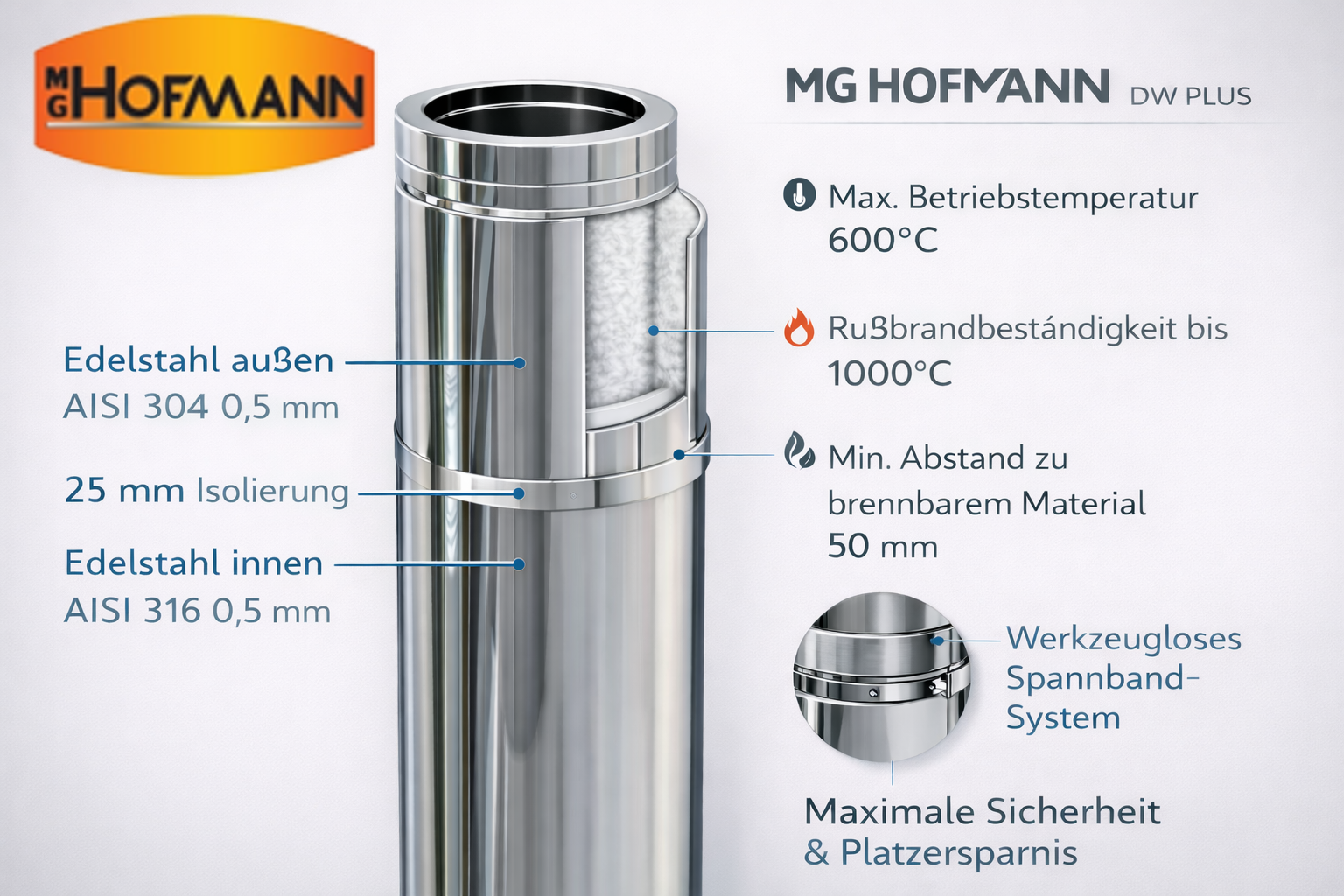

| Innenrohr | Edelstahl AISI 316L, ca. 0,5 mm |
| Außenmantel | Edelstahl AISI 304, ca. 0,5 mm |

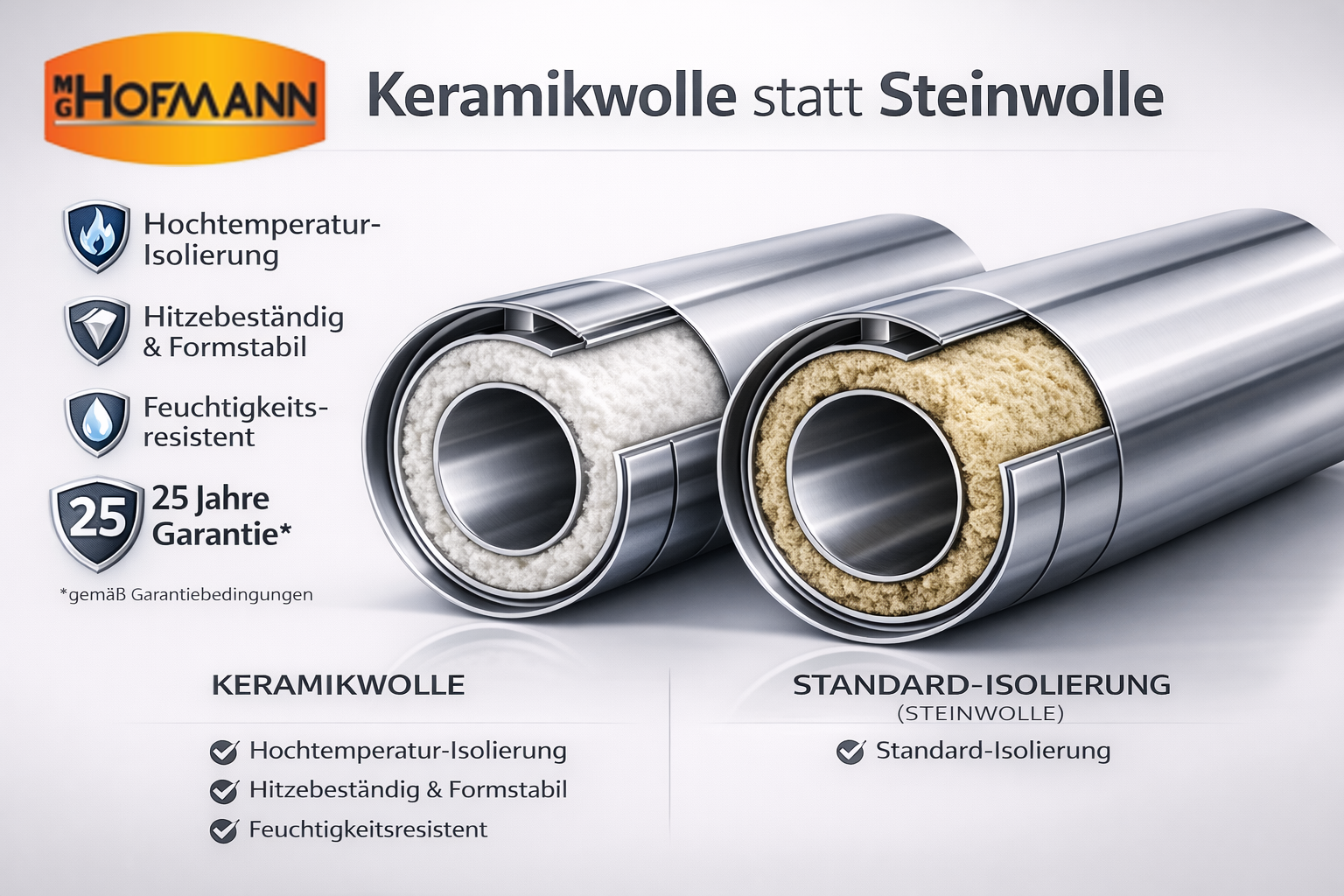

| Isolierung | Umlaufende Dämmung (z. B. Keramikwolle, ca. 25 mm) |
| Winkel | 15° zur leichten Richtungsänderung des Abgasstroms |
| Verbindung | DW-Stecksystem mit Spannband, kompatibel mit allen MG HOFMANN DW PLUS-Elementen |
| Geeignete Brennstoffe | Gas, Öl, Festbrennstoffe (Holz, Pellets, Kohle) |
| Einsatzbereich | Innen- und Außenanlagen, Neubau und Sanierung |
Hinweis: Die konkrete Auslegung (Anlagenführung, Abstände, Befestigung, Reinigung) erfolgt gemäß Vorschriften sowie den Vorgaben von Fachbetrieb und Schornsteinfeger.
Qualität & 25 Jahre Garantie
Der MG HOFMANN DW PLUS Bogen 2-teilig 15° ist Teil eines vollständig abgestimmten Systems und steht für Sicherheit, Effizienz und lange Lebensdauer – besonders bei feinen Versatzlösungen.
Auf dieses MG HOFMANN DW PLUS Bauteil gewähren wir 25 Jahre Garantie auf die Edelstahlkomponenten im Rahmen der Garantiebedingungen (Details/Umfang/Ausnahmen gemäß Garantietext).
FAQ – kurz beantwortet
Wofür wird ein 15°-Bogen typischerweise verwendet?
Für kleine Versprünge und feine Richtungsanpassungen (z. B. bei Dachüberständen oder Leitungsversätzen), ohne den Abgasstrom stark zu beeinflussen.
Passt der Bogen zu meiner DW PLUS Anlage?
Ja, innerhalb des MG HOFMANN DW PLUS-Systems ist der Bogen systemkompatibel. Entscheidend ist der passende Durchmesser zu Ihren vorhandenen Komponenten.
Ist der Bogen für Innen- und Außenmontage geeignet?
Ja – je nach Anlagenführung, Befestigung und Vorgaben (Abstände/Statik). Bei Außenmontage profitieren Sie zusätzlich vom witterungsbeständigen Außenmantel.
