DW Bausatz Außenwand DN 160 – wählbar von 2,2 m bis 12,2 m
Dieser doppelwandige Edelstahlschornstein Bausatz mit 160 mm Durchmesser ist für die klassische Außenwandmontage ausgelegt und eignet sich ideal für Kaminöfen, Festbrennstoffanlagen und viele typische Ofenanschlüsse. Die Höhe kann je nach Einbausituation von 2,2 m bis 12,2 m gewählt werden.
Sauberer Standard-Aufbau
Die Anlage ist für eine klare und geradlinige Außenwandführung ausgelegt. Das sorgt optisch für ein ruhiges Gesamtbild an der Fassade.
Passende Höhe nach Wahl
Sie wählen die Bausatzhöhe passend zum Projekt. Verfügbar sind Varianten von 2,2 m bis 12,2 m.
Für DN 160 abgestimmt
Die Ausführung mit 160 mm Durchmesser eignet sich für passende Feuerstätten und abgestimmte Ofensysteme.
Produktbeschreibung

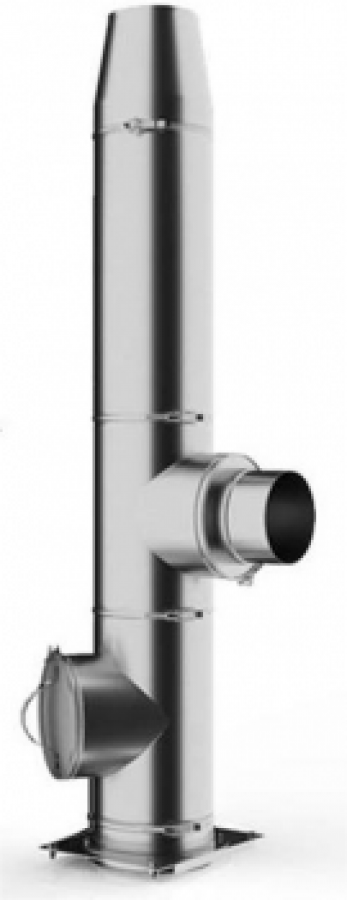

Der DW Bausatz Außenwand DN 160 bietet eine solide Grundlage für den Aufbau eines doppelwandigen Außenschornsteins. Im Set enthalten sind die wesentlichen Komponenten für den typischen Wandaufbau: Längenelemente passend zur gewählten Höhe, Inspektionslänge mit Tür 500 mm, T-Element 90°, Überleitung 330 mm, Wandrosette, Mündungsabschluss, Klemmbänder, Bodenplatte mit Ablauf 160 mm und tragende Wandhalterung.
Durch die Auswahl verschiedener Höhen von 2,2 m bis 12,2 m lässt sich der Schornstein exakt an Gebäudehöhe, Anschlusssituation und gewünschte Mündungshöhe anpassen. Dadurch eignet sich der Bausatz sowohl für kleinere Anlagen als auch für höhere Außenwandführungen.
- Doppelwandiger Edelstahlschornstein Bausatz für Außenwandmontage
- Durchmesser DN 160
- Höhenvarianten von 2,2 m bis 12,2 m
- Mit T-Element 90°, Inspektionslänge mit Tür 500 mm, Wandrosette und Mündungsabschluss
- Saubere, geradlinige Schornsteinführung außen am Gebäude
Hinweis: Die genaue Auslegung von Durchmesser, Höhe, Abständen und Feuerstättenanschluss sollte immer passend zur Anlage und nach Vorgaben des zuständigen Fachbetriebs oder Schornsteinfegers erfolgen.
Typische Einsatzbereiche
- Kaminofen an der Außenwand
- Holzofen mit externer Schornsteinführung
- Sanierung oder Nachrüstung ohne gemauerten Schacht
- Neubau mit klarer Außenwandlösung
| Merkmal | Ausführung |
|---|---|
| System | Doppelwandiger Edelstahlschornstein |
| Durchmesser | 160 mm |
| Montageart | Außenwand |
| Höhen | 2,2 m bis 12,2 m |
| Aufbau | mit T-Element 90°, Inspektion, Rosette und Mündungsabschluss |
+
+ .png)
+
+
+
+
+
+
+ | Bausatz | Längenelement 1000 mm | Längenelement 500 mm | Inspektionslänge mit Tür 500 mm | T-Element 90° | Überleitung 330 mm | Wandrosette | Mündungsabschluss | Klemmband | Bodenplatte mit Ablauf 160 mm | Tragende Wandhalterung |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2 m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7 m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2 m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7 m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2 m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7 m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2 m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7 m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2 m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7 m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2 m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7 m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2 m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7 m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2 m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7 m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2 m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7 m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2 m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7 m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2 m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
Produktname
Dieses Produkt ist eine Einzelkomponente aus dem dargestellten DW Bausatz DN 160. Über den Button gelangen Sie direkt zur jeweiligen Produktseite.
Zum ProduktSo verbinden sich die Rohre im System
Die folgende Darstellung zeigt den typischen Montageablauf: Das obere Element wird aufgesteckt, ausgerichtet und anschließend mit dem Spannband fixiert. So wirkt die Verbindung direkt in der Produktbeschreibung nachvollziehbar und hochwertig.
Kundenmeinungen zum DW Bausatz DN 160
Der Bausatz kam ordentlich verpackt an. Die Teile wirkten sauber verarbeitet und die gewählte Höhe hat bei unserem Ofenanschluss direkt gepasst.
Für uns war wichtig, dass wir nicht nur eine feste Standardhöhe haben. Die Auswahl bis 12,2 m ist wirklich praktisch, weil man die Anlage besser planen kann.
Gerade an der Fassade sollte es nicht billig aussehen. Die Edelstahloptik macht einen guten Eindruck und die Komponenten passen optisch sauber zusammen.

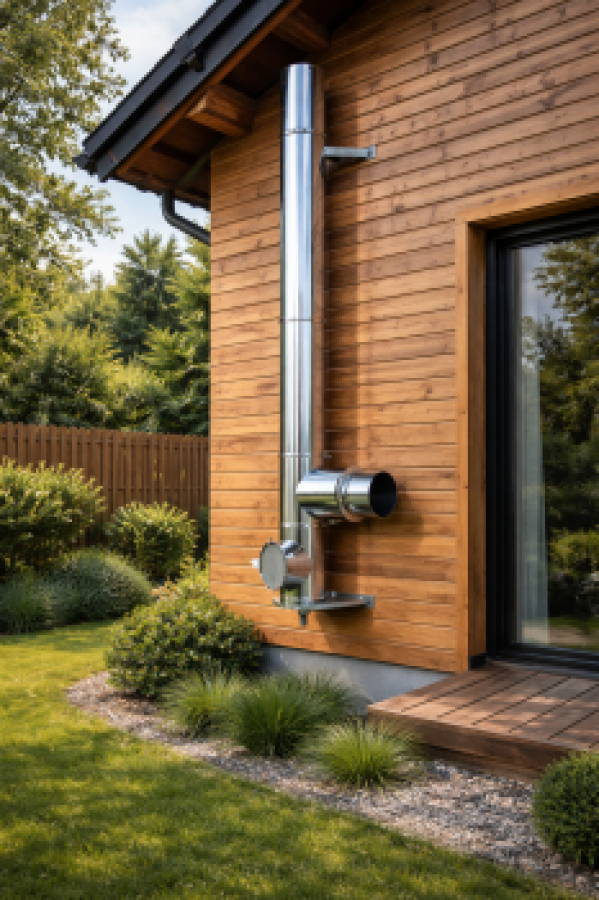

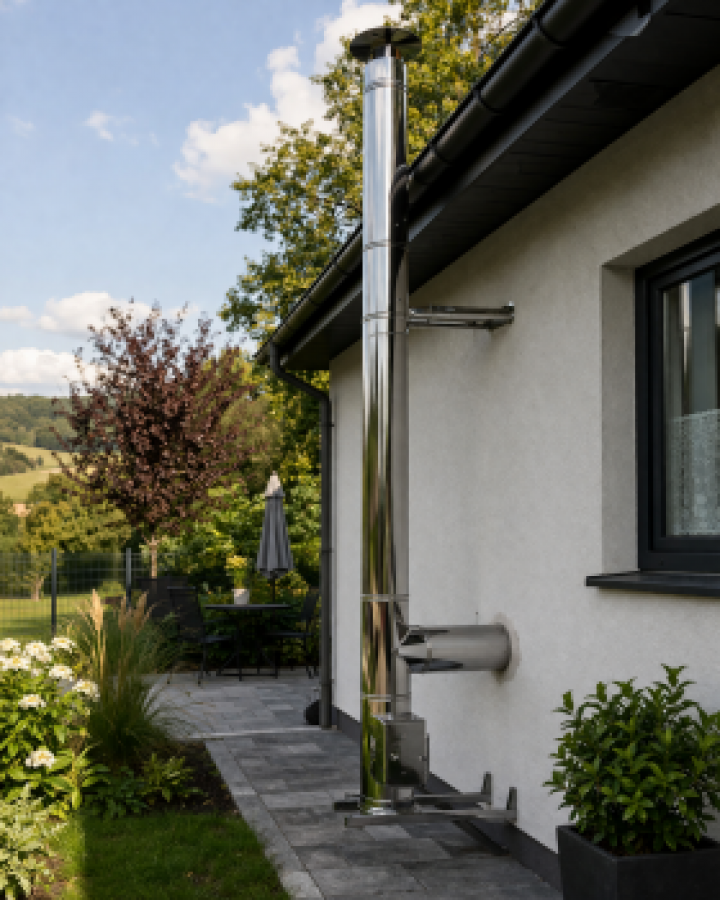

Referenzfotos
Die folgenden Beispielbilder wechseln automatisch und zeigen typische Außenwand-Montagen des Systems in verschiedenen Wohnsituationen.
FAQ
Für welche Höhen ist der Bausatz erhältlich?
Der Bausatz ist in vielen Varianten verfügbar und kann in Höhen von 2,2 m bis 12,2 m gewählt werden.
Welchen Durchmesser hat dieses Set?
Diese Ausführung ist auf 160 mm Durchmesser ausgelegt.
Ist der Bausatz für die Außenwand gedacht?
Ja, diese Produktbeschreibung ist auf einen doppelwandigen Außenschornstein mit typischem Außenwandaufbau ausgelegt.
Sind die Stückzahlen im Bausatz je nach Höhe unterschiedlich?
Ja, insbesondere die Anzahl der Längenelemente, Klemmbänder und Wandhalterungen richtet sich nach der gewählten Bausatzhöhe.
